| 1. 产品概述 Product Overview |

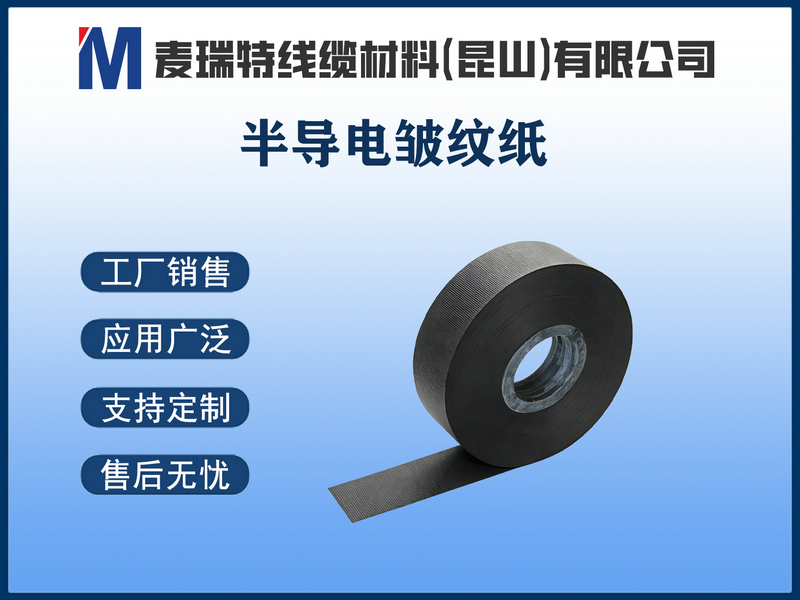

| 产品名称：半导电皱纹纸（半导体皱纹纸） |
| 英文名称：Semi-conductive Crepe Paper / Semiconducting Crepe Paper |
| 材质：高纯度电缆纸基材 + 半导电碳黑/石墨涂层/浸渍处理 |
| 工艺：皱纹加工 + 半导电涂布/浸渍处理 |
| 描述：本产品是以高纯度电缆纸为基材，经机械皱纹加工获得良好的伸长率和柔韧性后，再通过碳黑、石墨或半导电涂层/浸渍处理制成。产品属于体积型半导体皱纹纸，半导体材料在造纸或处理过程中紧密附着于纸浆纤维上，附着力强，电阻均匀，从根本上消除了表面型半导体材料涂敷不均匀、涂层易脱落、电阻特性不稳定的缺点。产品具有起皱规律、无杂质、边缘整齐、厚度均匀的特点。 |
| 主要功能：用于高压电缆、变压器、互感器等高压电气设备的电场均匀、静电屏蔽、应力缓解，减少局部放电。在电缆结构中，半导电皱纹纸通常绕包在绝缘层外作为屏蔽层，其两端分别与电缆线芯绝缘屏蔽层连接，实现均匀电场分布。 |
| 执行标准：符合 GB/T 7971-2007《半导电电缆纸》、IEC 60554-3-1及 JB/T 10441 相关标准要求。 |
| 2. 主要应用领域 Main Application Areas |
| 超高压电力电缆：充油电缆、交联电缆的导体屏蔽层和绝缘屏蔽层 |
| 变压器：变压器绕组绝缘、引线绝缘、电场控制 |
| 互感器：电流互感器（CT）、电压互感器（PT）的绝缘部件 |
| 高压开关柜：750kV以下高压开关柜的局部放电控制 |
| 电抗器/高压套管：绝缘与电场控制 |
| 电缆接头/终端：充油电缆直通接头和终端头的绝缘屏蔽绕包 |
| 3. 规格与物理机械性能 Specifications & Physical/Mechanical Properties |
| 基材厚度 (mm) | 皱纹后厚度 (mm) | 克重 (g/m²) | 抗张强度 (KN/m) | 伸长率 (%) |
| 0.05 | 0.35 ± 0.05 | 60 ± 10 | ≥ 2.5 | ≥ 25 |
| 0.08 | 0.48 ± 0.08 | 80 ± 12 | ≥ 2.5 | ≥ 25 |
| 0.13 | 0.60 ± 0.10 | 115 ± 15 | ≥ 2.5 | ≥ 25 |
| 0.16 | 0.35 ± 0.05 | 145 ± 18 | ≥ 2.5 | ≥ 25 |
| 注1：皱纹后厚度为起皱加工后的成品厚度，不同厂家工艺略有差异。 |
| 注2：耐拉力仅针对基纸0.16mm规格（B-16型），基纸耐拉力≥80N，起皱后≥60N。 |
| 4. 电气性能 Electrical Performance |
| 性能指标 | 单位 | 规格值/要求 | 备注 |
| 表面电阻率 | Ω/sq | 10³ ~ 10⁶ | 可根据需求定制 |
| 体积电阻率 | Ω·cm | 10³ ~ 10⁹ | IEC 60554-3-1要求 |
| 体积电阻率（典型） | Ω·cm | 10⁵ ~ 10⁷（20°C） | — |
| 电阻值（100mm间距） | KΩ | 40 ± 10（展平）/ 20 ± 10（起皱） | — |
| 电阻值（干燥状态） | KΩ | 6 ~ 20 | 5mm平面电极，100mm间距 |
| 介电强度 | kV/mm | ≥ 8 | — |
| 介损角正切值 | — | ≤ 0.01（50Hz） | — |
| 局部放电量 | pC | ≤ 5（互感器用） | JB/T 8150标准 |
| 耐热等级 | °C | 105（A级）/ 120（E级） | — |
| 5. 化学性能 Chemical Properties |
| 性能指标 | 规格值/要求 | 备注 |
| 长期使用温度 | -40°C ~ +105°C（A级）/ +120°C（E级） | — |
| 煤油气相干燥 | 140°C不分层 | — |
| 电阻率温度系数 | ≤ 0.02/℃（-40°C ~ 120°C） | — |
| 电阻率变化率 | ≤ ±20%（-40°C ~ 120°C） | — |
| 吸油性 | 良好的油浸性能 | — |
| 油浸击穿电压衰减率 | ≤ 10% | — |
| 耐化学性 | 良好 | 耐变压器油、绝缘油 |
| 防潮性 | 良好 | 建议干燥环境储存 |
| 6. 其他特性 Other Characteristics |
| 外观： |
| 颜色：黑色/深灰色（标准） |
| 表面：起皱有规律，无杂质、小孔、水印、油污 |
| 边缘整齐，切边平整，无缺口 |
| 厚度均匀，纸盘卷绕紧密不松动 |
| 特性优势： |
| 体积型半导体：导电材料紧密附着于纤维，附着力强，电阻均匀，不脱落 |
| 电场均匀：有效均匀电场分布，减少局部放电 |
| 柔韧性优异：皱纹结构提供优良伸长率，适合紧密绕包 |
| 耐热性好：E级（120°C）耐热等级，140°C煤油气相干燥后不分层 |
| 油浸性能优良：适用于油浸式变压器和充油电缆 |
| 重量轻：可降低产品成本 |
| 7. 包装与储存 Packaging & Storage |
| 包装形式：卷装，内衬防潮塑料袋密封，外用纸箱或编织袋固定。 |
| 卷芯内径：76 ± 1 mm 或 52 ± 1 mm（可定制）；最大外径：≤ 600 mm。 |
| 卷带宽度：可根据客户要求分切，最小宽度10mm，公差 ±0.5 mm。 |
| 标识：每卷产品注明产品名称、型号、规格（厚度×宽度）、批号、生产日期、制造商名称。 |
| 储存条件：应储存在阴凉、干燥、清洁的库房内，避免阳光直射及与化学品接触，远离火源。 |
| 保质期：自生产之日起12个月 。 |
